מד מתח

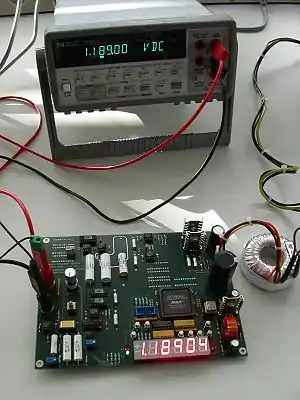

שני וולטמטרים אלקטרוניים
מד מתח (וולטמטר) הוא מכשיר מדידה למדידת מתח חשמלי בין שתי נקודות במעגל החשמלי. מד המתח מחובר במקביל לרכיבים הנמדדים, ומדידת המתח במעגל מתאפשרת בעזרת העברת זרם דרך התנגדות המד (שצריכה להיות גבוהה ככל הניתן). למעשה מודד המכשיר את הפרש הפוטנציאלים בין שתי נקודות. המדידה מוצגת על גבי תצוגה דיגיטלית או בצורה אנלוגית של מחט על גבי סולם ערכים.
למד מתח אופייני שני גשושים (Probe) בצבעי שחור ואדום. הגשוש השחור מסמן את הקוטב השלילי (מינוס) והגשוש האדום מסמן את הקוטב החיובי (פלוס). היפוך בחיבור הגשושים לצורכי מדידה לא תשפיע על התוצאה אלא על סימון הקוטב (כיוון זרימת המטען החשמלי).
כיום מרבית מדי המתח הם למעשה רב-מודד (Multi-meter) המאפשר מדידת ערכים נוספים למתח כגון: זרם, התנגדות וכדומה.
