רמת אטימות IP

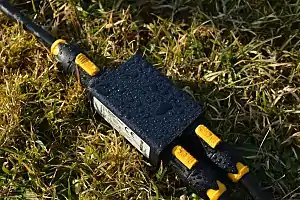

קופסת חיבורים ברמת אטימות IP65

רמת אטימות IP (וגם דרגת IP או קוד IP) היא סיווג של מידת ההגנה והאטימות של מכשיר מסוים מפני חלקיקים (אבק) ומפני מים. הסיווג מורכב מצמד האותיות האנגליות IP ומשתי ספרות, המוגדרות על ידי תקן IEC 60529 של הנציבות הבינלאומית לאלקטרוטכניקה. הספרה הראשונה מסווגת את מידת האטימות לאבק לפי התקן, והספרה שנייה מסווגת את מידת האטימות למים לפי התקן.

לדוגמה, מכשיר שדורג כ-IP67 עמד בבדיקת אטימות לכניסת אבק קל, ועמד בבדיקת הטבלה במים בעומק 1 מטר למשך 30 דקות.

גרסת 2013 של התקן מוגדרת כסיווג של רמת ההגנה, שמספק המארז של מכשיר חשמלי, אשר המתח הנקוב שלו אינו עולה על 72.5 קילו-וולט. גרסאות קודמות של התקן כללו גם ספרה שלישית, אשר סיווגה את עמידותו של המכשיר לפגיעה מכנית (מכה או נפילה). הספרות נעו בין 1 (עמיד לפגיעה בעוצמה של 0.225 ג'אול) ל-9 (עמיד לפגיעה בעוצמה של 20 ג'אול). הגרסה העדכנית של תקן IEC 60529 לא כוללת סיווג שכזה, והוא כיום מופיע תחת תקן נפרד, EN 62262 וקודי IK, שאינם תואמים לספרות שהיו נהוגות בתקן IEC 60529. לדוגמה, סיווג IK10 עדכני דומה לסיווג IPxx9, מפני ששניהם מייצגים עוצמה של 20 ג'אול, אך תוך שימוש בשיטות בדיקה שונות. על פי מכון התקנים הישראלי[1], תקן ישראלי 60529 זהה לתקן של IEC מ-2013 ובא במקום ת"י 981 שבוטל בסוף ינואר 2015.

אטימות לחלקיקים (אבק)

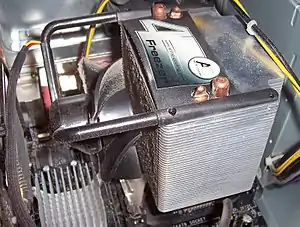

אבק שחדר למארז מחשב
סיווג אטימותמוגן מחלקיקים בגודלדוגמה
IP0xללא אטימות-
IP1xמעל 50 מ"מחפצים גדולים
IP2xמעל 12.5 מ"מ
IP3xמעל 2.5 מ"מכלים
IP4xמעל 1 מ"מכבלים, ברגים
IP5xמוגן אבקאבק יכול להיכנס פנימה, אך לא מפריע לפעולת המכשיר
IP6xאטום לאבקאבק דק לא נכנס למכשיר

אטימות למים

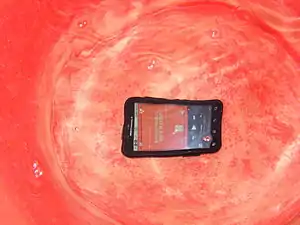

טלפון חכם עם רמת אטימות IP67, מצולם כשהוא פועל בתוך מים.
סיווג אטימותתיאור הגנה מפני חדירת מים IP ספירה שנייהמשך הבדיקהכמות מים
IPx0ללא אטימות--
IPx1טיפות מים10 דקותשקול ל-1 מ"מ גשם בדקה
IPx2טיפות מים10 דקותשקול ל-3 מ"מ גשם בדקה, והמכשיר בהטייה של 15 מעלות
IPx3רסס מים5 דקותשקול ל-0.7 ליטר בדקה, בלחץ 80 עד 100 קילו-פסקל, ובזוויות של עד 60 מעלות
IPx4השפרצת מים5 דקותשקול ל-10 ליטר בדקה, בלחץ 80 עד 100 קילו-פסקל
IPx5סילון מים15 דקותשקול ל-12.5 ליטר בדקה, בלחץ 30 קילו-פסקל, ממרחק 3 מטר
IPx6סילון מים עוצמתי3 דקותשקול ל-100 ליטר בדקה, בלחץ של 100 קילו-פסקל, ממרחק 3 מטר
IPx6K סילון מים עוצמתי, בלחץ מוגבר 3 דקות שקול ל-75 ליטר בדקה, בלחץ מוגבר של 1000 קילו-פסקל, ממרחק 3 מטר
IPx7טבילה ב-1 מטר30 דקותטבילה בעומק 1 מטר
IPx8טבילה מעל 1 מטרתלוי ביצרןטבילה בעומק מעל 1 מטר
IPx9Kסילון מים עוצמתי, בטמפרטורה גבוהה--

קישורים חיצוניים

ראו מדיה וקבצים בנושא זה בוויקישיתוף.

הערות שוליים

  1. ↑ ת"י 60529 - דרגות ההגנה שמספקות מעטפות (קוד IP), באתר מכון התקנים הישראלי
