RJ-11

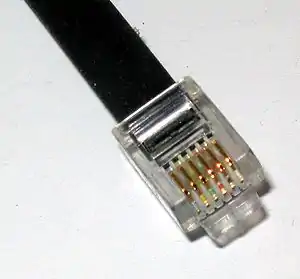

RJ-11 (קיצור של Registered Jack 11) הוא תקע נפוץ לכבלי טלפוניה. זהו התקע האנלוגי שהיה נפוץ ביותר לפני השימוש בטכנולוגיות מתקדמות כגון: ADSL, ISDN ו-VoIP. גם כיום הכבל נפוץ בשימוש בטלפון ביתי וברשתות מקומיות. מחבר זה מאפשר חיבור של קו טלפוניה אחד.
RJ-14 וRJ-25 הם תקעים דומים ל-RJ-11 אך מאפשרים חיבור שני קווי טלפון ושלושה, בהתאמה.
צורת הכבל
בשלושת הכבלים, הכבל מכיל שלושה זוגות שזורים. ב-RJ-11 מחובר רק זוג אחד למחבר בחיבורים המרכזיים (3,4), ב-RJ-14 מחוברים שני זוגות לחיבורים המרכזיים (3,4 ו-2,5) וב-RJ-25 מחוברים שלושת הזוגות לששת החיבורים במחבר. בכל זוג הצד החיובי הוא 0 וולט (הארקה) והצד השלילי הוא 48- וולט (כאשר הטלפון מצלצל).
סימון הכבל
הכבל מכיל 6 חוטים בצבעים שונים. קיימות מספר צורות של סימון המוליכים. השתיים העיקריות הן הסימון הישן, שבו כל חוט היה בצבע שונה והסימון לפי קטלוג 5e או קטלוג 6 של תקן TIA-568, שבו כל זוג הוא באותו הצבע - הצד החיובי הוא בצבע חסר (לבן עם פס בצבע של הזוג) והצד השלילי הוא בצבע מלא.
| מיקום | RJ-11 | RJ-14 | RJ-25 | זוגות | ± | צבע לפי cat5e/6 | צבעים ישנים |
|---|---|---|---|---|---|---|---|
| 1 | 1 | 3 | + |  |
 | ||
| 2 | 1 | 2 | 2 | + |  |
 | |
| 3 | 1 | 2 | 3 | 1 | – |  |
 |
| 4 | 2 | 3 | 4 | 1 | + |  |
 |
| 5 | 4 | 5 | 2 | – | |
 | |
| 6 | 6 | 3 | – | |
|
